Der Kreisschneider von GFS ist ein praxiserprobtes, stabiles und vielseitiges Werkzeug für das Ausschneiden von Bohrungen in Metallblechen, Verbundwerkstoffen und Kunststoffen.
Durch die schrägstehenden Messer und dem daraus resultierenden Ziehschnitt ist ein vibrationsfreies Schneiden in Metall möglich. Für andere Werkstoffe, sowie für spezielle Anwendungen sind Messer in diversen Ausführungen lieferbar.
Das Werkzeug besteht bei der Type LILIPUT aus Mittelstück, Querbalken und Messer, zu den beiden größeren Typen 00 und 00a gehört zusätzlich ein auswechselbarer Messerhalter für verschiedene Messerformen. Alle Kreisschneider sind einfach zu handhaben, und garantieren ein problemloses Arbeiten für jeden Anwender. Die Kreisschneidemesser, sowie alle Zubehörteile sind kurzfristig ab Werkslager lieferbar.
Mit den Kreisschneidern von GFS lassen sich sowohl Bleche bis 5 mm Stärke, als auch Kunststoffe und Dichtungsmaterial etc. bis 30 mm Stärke ausschneiden. Durch den Einsatz von speziellen Messern sind auch größere Materialstärken möglich. Verschiedene Durchmesser lassen sich problemlos durch Verschieben der Spanneinrichtungen einstellen.
GFS Kreisschneider Typ KS 00
GFS Kreisschneider Typ KS00 mit Zylinderschaft 12 mm Ø 30-120 mm inkl. Stahlhalter 422-00 und Messer 422 GFS Kreisschneider überzeugen durch Stabilität, Leistung und Vielseitigkeit. Sie können damit sowohl Bleche bis 5 mm ohne Gratbildung, sowie Kunststoffe, Dichtungsmaterial etc. bis 30 mm Stärke ausschneiden. Mit den geeigneten Messern können auch stärkere Materialien bearbeitet werden.Um einwandfreie Ausschnitte zu erzielen, sollte eine gerade Holzplatte auf dem Bohrmaschinentisch als Unterlage dienen. Die Unterlage gut festspannen !Der Ausschneidedurchmesser wird mit Hilfe einer Schieblehre eingestellt. Werkstücke stets stabil befestigen, niemals mit der Hand halten.Das Ausschneiden kann in der Regel von einer Seite erfolgen. Werden bei Metallen größere Durchmesser ausgeschnitten, so ist zur Vermeidung von Vibrationen eine Bearbeitung von zwei Seiten zu empfehlen. Auch Kunststoffe sollten von beiden Seiten ausgestochen werden, dies garantiert saubere Schnittkanten auf der Ober- und Unterseite.Ringe können in einem Arbeitsgang aus Kunststoffen, Dichtungsmaterial etc. bei Verwendung mehrerer Messer ausgeschnitten werden. ( Mit Type Liliput nicht möglich! ) Bleche nur mit einem Messer bearbeiten ! Messer Ausführung Art. Nr. Schnitttiefe max. Stahlhalter Anwendungsbereich Nr. 422 HSS/E 22 011 122 5 mm 422-00 Stahl, Aluminium, Messing TIN zusätzlich V2A (Schnittiefe 2,5 mm) HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm) Nr. 422 Links HSS/E 22 011 129 Nr. 422 TIN 22 011 132 Nr. 422 HM 22 011 142 Nr. 5 HSS/E 22 011 105 5 mm 22 mm 560-00 Weichkunststoff, Gummi, Leder, Dichtungsmaterial Nr. 502 HSS/E 22 011 115 Nr. 6 HSS/E 22 011 106 15 mm 560-00 Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 6 TIN 22 011 116 Nr. 6 HM 22 011 126 Nr. 7 HM 22 011 107 20 mm 700-00 Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 1207 HM 22013207 35 mm 60 mm 700-00 700-00 Kunststoff, Verbundstoffe Kunststoff, Verbundstoffe Nr. 1208 HM 22013208

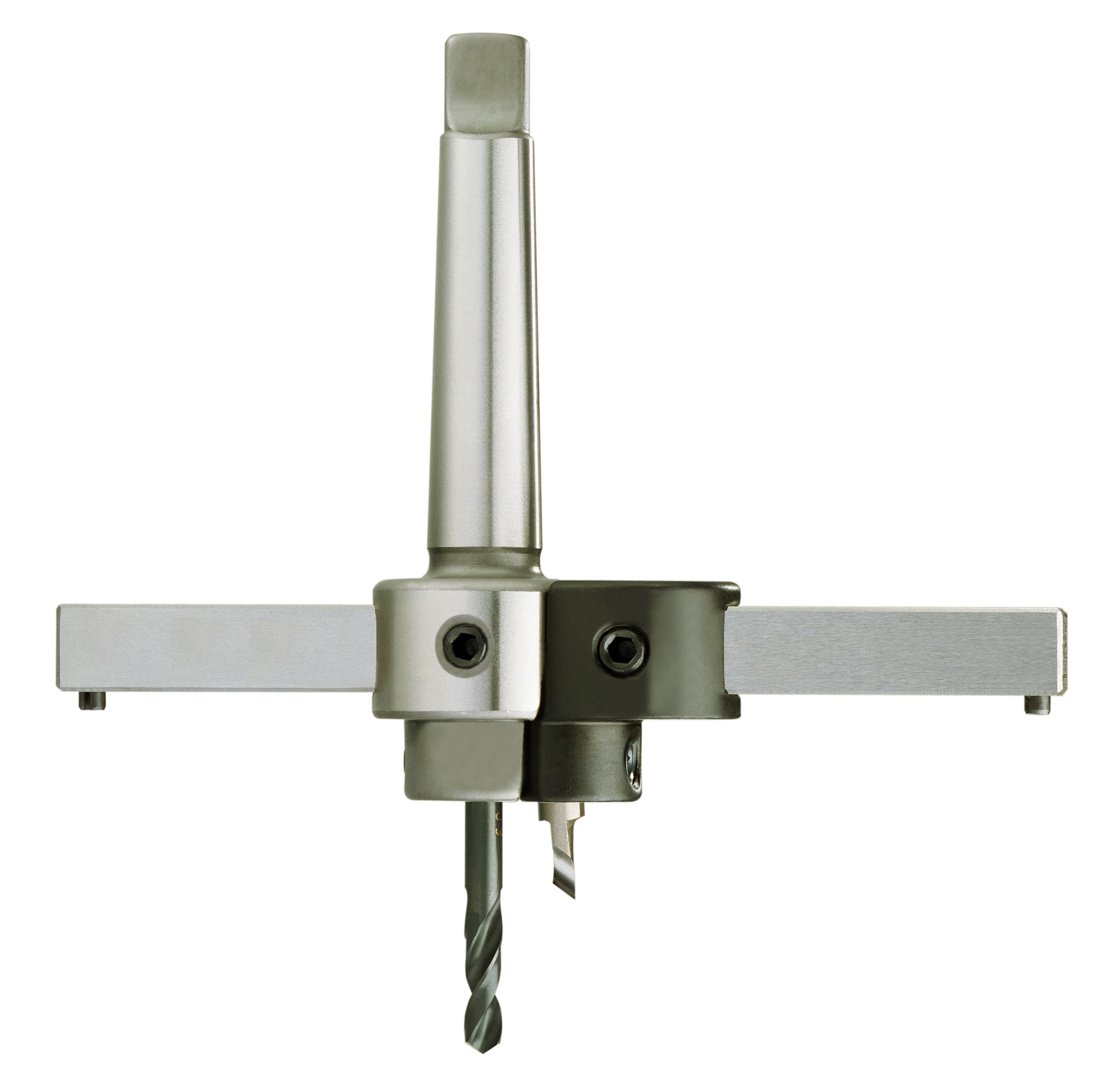

GFS Kreisschneider Typ KS 00a
GFS Kreisschneider Typ KS00a mit MK3 Schaft verstärkte Ausf. Ø 30-400 mm inkl. Stahlhalter 422-00a und Messer 422 GFS Kreisschneider überzeugen durch Stabilität, Leistung und Vielseitigkeit. Sie können damit sowohl Bleche bis 5 mm ohne Gratbildung, sowie Kunststoffe, Dichtungsmaterial etc. bis 30 mm Stärke ausschneiden. Mit den geeigneten Messern können auch stärkere Materialien bearbeitet werden.Um einwandfreie Ausschnitte zu erzielen, sollte eine gerade Holzplatte auf dem Bohrmaschinentisch als Unterlage dienen. Die Unterlage gut festspannen !Der Ausschneidedurchmesser wird mit Hilfe einer Schieblehre eingestellt. Werkstücke stets stabil befestigen, niemals mit der Hand halten.Das Ausschneiden kann in der Regel von einer Seite erfolgen. Werden bei Metallen größere Durchmesser ausgeschnitten, so ist zur Vermeidung von Vibrationen eine Bearbeitung von zwei Seiten zu empfehlen. Auch Kunststoffe sollten von beiden Seiten ausgestochen werden, dies garantiert saubere Schnittkanten auf der Ober- und Unterseite.Ringe können in einem Arbeitsgang aus Kunststoffen, Dichtungsmaterial etc. bei Verwendung mehrerer Messer ausgeschnitten werden. ( Mit Type Liliput nicht möglich! ) Bleche nur mit einem Messer bearbeiten ! Messer Ausführung Art. Nr. Schnitttiefe max. Stahlhalter Anwendungsbereich Nr. 422 HSS/E 22 011 122 5 mm 422-00a Stahl, Aluminium, Messing TIN zusätzlich V2A (Schnittiefe 2,5 mm) HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm) Nr. 422 Links HSS/E 22 011 129 Nr. 422 TIN 22 011 132 Nr. 422 HM 22 011 142 Nr. 5 HSS/E 22 011 105 5 mm 22 mm 560-00a Weichkunststoff, Gummi, Leder, Dichtungsmaterial Nr. 502 HSS/E 22 011 115 Nr. 6 HSS/E 22 011 106 15 mm 560-00a Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 6 TIN 22 011 116 Nr. 6 HM 22 011 126 Nr. 7 HM 22 011 107 20 mm 700-00a Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 8 HSS/E 22 012 108 12 mm 800-00a Stahl, Aluminium, Messing Durchmesserbereich 34 mm - 150 mm Nr. 8 TIN 22 012 118 Nr. 8 HM 22 012 128 Nr. 801 HSS/E 22 013 106 12 mm 2 St. 800-00a Stahl, Aluminium, Messing Durchmesserbereich 34 mm - 150 mm Für schwierige Anwendungen, Vor und Fertigschneider in zwei Stahlhaltern Nr. 802 HSS/E 22 013 107

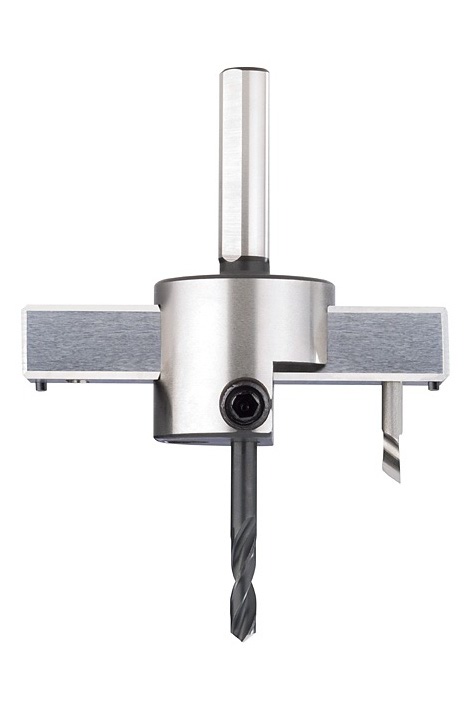

GFS Kreisschneider Typ Liliput
GFS Kreisschneider Typ Liliput Ø 18-80 mm inkl. Messer 122 GFS Kreisschneider überzeugen durch Stabilität, Leistung und Vielseitigkeit. Sie können damit sowohl Bleche bis 5 mm ohne Gratbildung, sowie Kunststoffe, Dichtungsmaterial etc. bis 30 mm Stärke ausschneiden. Mit den geeigneten Messern können auch stärkere Materialien bearbeitet werden.Um einwandfreie Ausschnitte zu erzielen, sollte eine gerade Holzplatte auf dem Bohrmaschinentisch als Unterlage dienen. Die Unterlage gut festspannen !Der Ausschneidedurchmesser wird mit Hilfe einer Schieblehre eingestellt. Werkstücke stets stabil befestigen, niemals mit der Hand halten.Das Ausschneiden kann in der Regel von einer Seite erfolgen. Werden bei Metallen größere Durchmesser ausgeschnitten, so ist zur Vermeidung von Vibrationen eine Bearbeitung von zwei Seiten zu empfehlen. Auch Kunststoffe sollten von beiden Seiten ausgestochen werden, dies garantiert saubere Schnittkanten auf der Ober- und Unterseite.Ringe können in einem Arbeitsgang aus Kunststoffen, Dichtungsmaterial etc. bei Verwendung mehrerer Messer ausgeschnitten werden. ( Mit Type Liliput nicht möglich! ) Bleche nur mit einem Messer bearbeiten ! Messer Ausführung Art. Nr. Schnitttiefe max. Messeraufnahme Anwendungsbereich Nr. 122 HSS/E 22 010 122 5 mm schräg Stahl, Aluminium, Messing TIN zusätzlich V2A (Schnittiefe 2,5 mm) HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm) Nr. 122 Links HSS/E 22 010 129 Nr. 122 TIN 22 010 132 Nr. 122 HM 22 010 142 Nr. 2 HSS/E 22 010 202 5 mm gerade Weichkunststoff, Gummi, Leder, Dichtungsmaterial Nr. 3 HSS/E 22 010 203 15 mm gerade Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 3 TIN 22 010 213 Nr. 3 HM 22 010 223

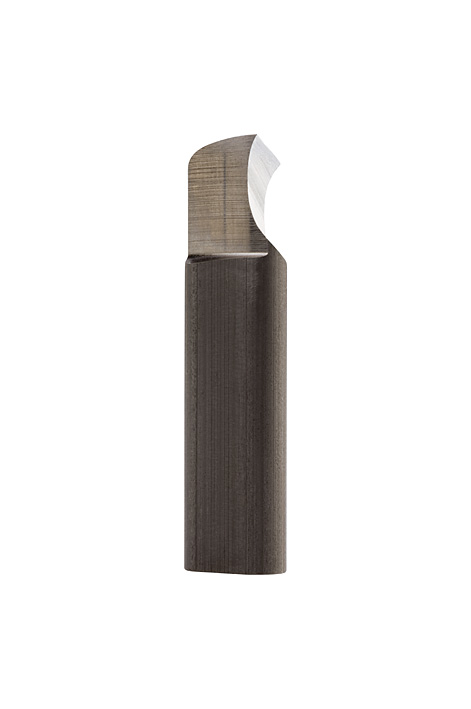

GFS Kreisschneider-Messer 122 HSS-E (Liliput)
GFS Ersatz-Messer Typ 122 HSS-E für Liliput Kreisschneider (Ausf. für glatte Bohrung) Messer Ausführung Art. Nr. Schnitttiefe max. Messeraufnahme Anwendungsbereich Nr. 122 HSS/E 22 010 122 5 mm schräg Stahl, Aluminium, Messing TIN zusätzlich V2A (Schnittiefe 2,5 mm) HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm) Nr. 122 Links HSS/E 22 010 129 Nr. 122 TIN 22 010 132 Nr. 122 HM 22 010 142 Nr. 2 HSS/E 22 010 202 5 mm gerade Weichkunststoff, Gummi, Leder, Dichtungsmaterial Nr. 3 HSS/E 22 010 203 15 mm gerade Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 3 TIN 22 010 213 Nr. 3 HM 22 010 223

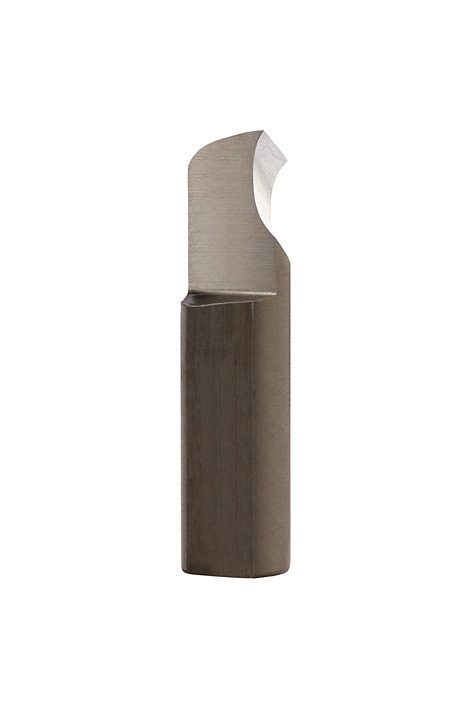

GFS Kreisschneider-Messer 422 HSS-E
GFS Ersatz-Messer Typ 422 HSS-E für Kreisschneider Typ 00 und 00a (Ausf. für glatte Bohrung) Messer Ausführung Art. Nr. Schnitttiefe max. Stahlhalter Anwendungsbereich Nr. 422 HSS/E 22 011 122 5 mm 422-00 Stahl, Aluminium, Messing TIN zusätzlich V2A (Schnittiefe 2,5 mm) HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm) Nr. 422 Links HSS/E 22 011 129 Nr. 422 TIN 22 011 132 Nr. 422 HM 22 011 142 Nr. 5 HSS/E 22 011 105 5 mm 22 mm 560-00 Weichkunststoff, Gummi, Leder, Dichtungsmaterial Nr. 502 HSS/E 22 011 115 Nr. 6 HSS/E 22 011 106 15 mm 560-00 Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 6 TIN 22 011 116 Nr. 6 HM 22 011 126 Nr. 7 HM 22 011 107 20 mm 700-00 Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 1207 HM 22013207 35 mm 60 mm 700-00 700-00 Kunststoff, Verbundstoffe Kunststoff, Verbundstoffe Nr. 1208 HM 22013208

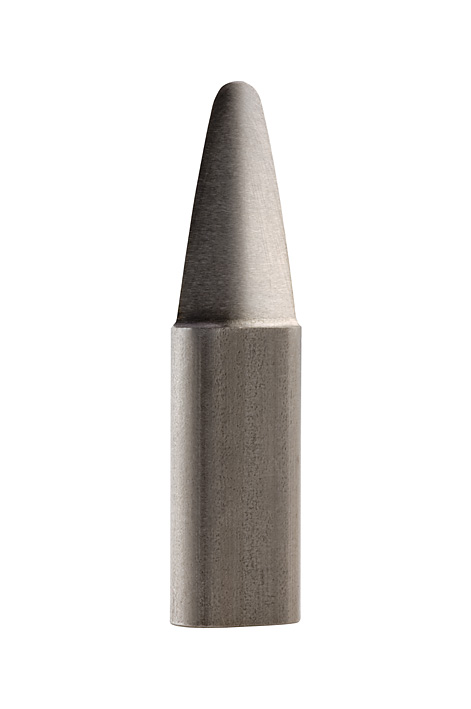

GFS Kreisschneider-Messer Nr. 2 HSS-E
GFS Kreisschneider-Messer Nr. 2 HSS-E MesserAusführungArt. Nr.Schnitttiefe max.MesseraufnahmeAnwendungsbereichNr. 122HSS/E22 010 1225 mmschrägStahl, Aluminium, MessingTIN zusätzlich V2A (Schnittiefe 2,5 mm)HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm)Nr. 122 LinksHSS/E22 010 129Nr. 122TIN22 010 132Nr. 122HM22 010 142Nr. 2HSS/E22 010 2025 mmgeradeWeichkunststoff, Gummi, Leder, DichtungsmaterialNr. 3HSS/E22 010 20315 mmgeradeHartkunststoff, Polyamid, Verbundstoffe, PreßstoffeNr. 3TIN22 010 213Nr. 3HM22 010 223

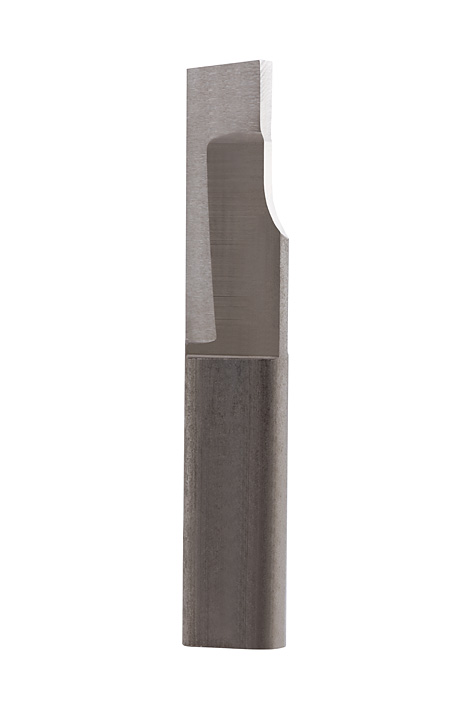

GFS Kreisschneider-Messer Nr. 3 HSS-E
GFS Kreisschneider-Messer Nr. 3 HSS-E MesserAusführungArt. Nr.Schnitttiefe max.MesseraufnahmeAnwendungsbereichNr. 122HSS/E22 010 1225 mmschrägStahl, Aluminium, MessingTIN zusätzlich V2A (Schnittiefe 2,5 mm)HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm)Nr. 122 LinksHSS/E22 010 129Nr. 122TIN22 010 132Nr. 122HM22 010 142Nr. 2HSS/E22 010 2025 mmgeradeWeichkunststoff, Gummi, Leder, DichtungsmaterialNr. 3HSS/E22 010 20315 mmgeradeHartkunststoff, Polyamid, Verbundstoffe, PreßstoffeNr. 3TIN22 010 213Nr. 3HM22 010 223

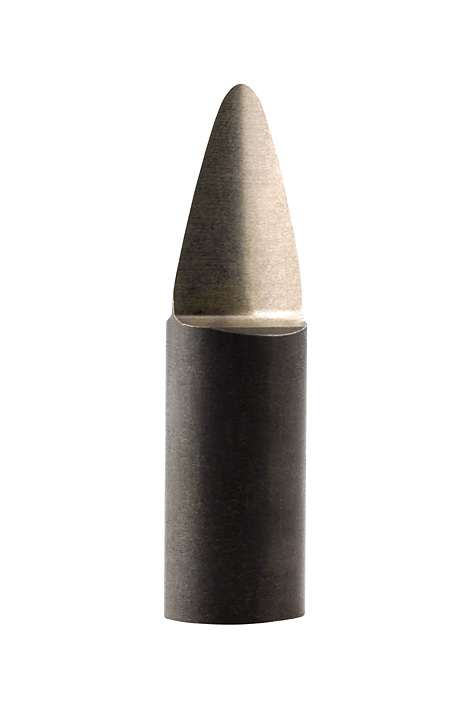

GFS Kreisschneider-Messer Nr. 5 HSS-E
GFS Kreisschneider-Messer Nr. 5 HSS-E Messer Ausführung Art. Nr. Schnitttiefe max. Stahlhalter Anwendungsbereich Nr. 422 HSS/E 22 011 122 5 mm 422-00 Stahl, Aluminium, Messing TIN zusätzlich V2A (Schnittiefe 2,5 mm) HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm) Nr. 422 Links HSS/E 22 011 129 Nr. 422 TIN 22 011 132 Nr. 422 HM 22 011 142 Nr. 5 HSS/E 22 011 105 5 mm 22 mm 560-00 Weichkunststoff, Gummi, Leder, Dichtungsmaterial Nr. 502 HSS/E 22 011 115 Nr. 6 HSS/E 22 011 106 15 mm 560-00 Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 6 TIN 22 011 116 Nr. 6 HM 22 011 126 Nr. 7 HM 22 011 107 20 mm 700-00 Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 1207 HM 22013207 35 mm 60 mm 700-00 700-00 Kunststoff, Verbundstoffe Kunststoff, Verbundstoffe Nr. 1208 HM 22013208

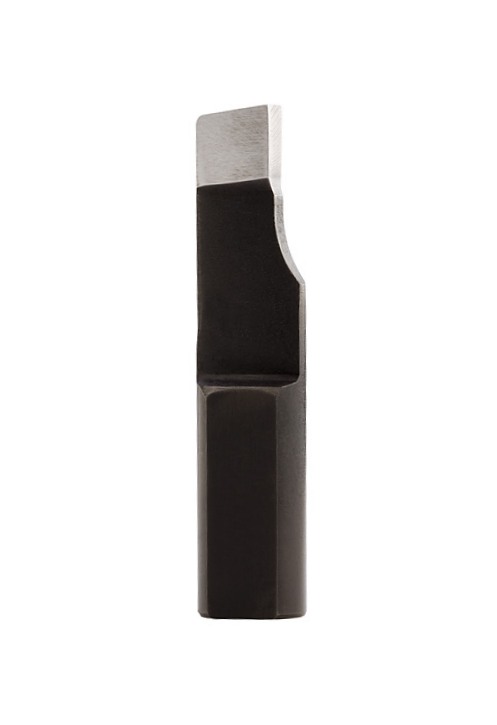

GFS Kreisschneider-Messer Nr. 6 HSS-E
GFS Kreisschneider-Messer Nr. 5 HSS-E Messer Ausführung Art. Nr. Schnitttiefe max. Stahlhalter Anwendungsbereich Nr. 422 HSS/E 22 011 122 5 mm 422-00 Stahl, Aluminium, Messing TIN zusätzlich V2A (Schnittiefe 2,5 mm) HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm) Nr. 422 Links HSS/E 22 011 129 Nr. 422 TIN 22 011 132 Nr. 422 HM 22 011 142 Nr. 5 HSS/E 22 011 105 5 mm 22 mm 560-00 Weichkunststoff, Gummi, Leder, Dichtungsmaterial Nr. 502 HSS/E 22 011 115 Nr. 6 HSS/E 22 011 106 15 mm 560-00 Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 6 TIN 22 011 116 Nr. 6 HM 22 011 126 Nr. 7 HM 22 011 107 20 mm 700-00 Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 1207 HM 22013207 35 mm 60 mm 700-00 700-00 Kunststoff, Verbundstoffe Kunststoff, Verbundstoffe Nr. 1208 HM 22013208

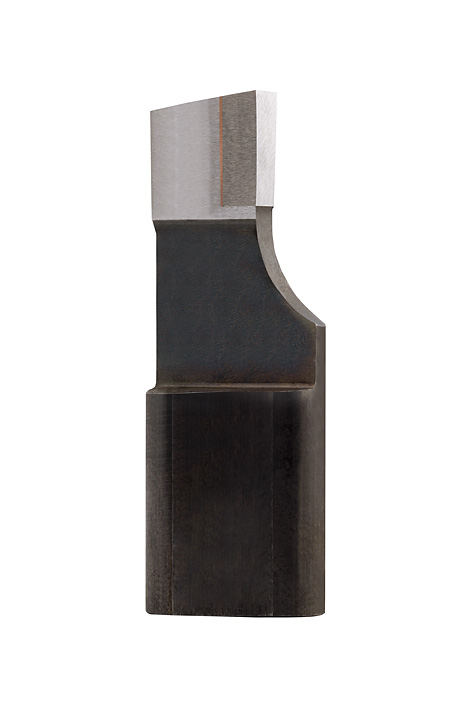

GFS Kreisschneider-Messer Nr. 7 HM
GFS Kreisschneider-Messer Nr. 7 HM Messer Ausführung Art. Nr. Schnitttiefe max. Stahlhalter Anwendungsbereich Nr. 422 HSS/E 22 011 122 5 mm 422-00 Stahl, Aluminium, Messing TIN zusätzlich V2A (Schnittiefe 2,5 mm) HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm) Nr. 422 Links HSS/E 22 011 129 Nr. 422 TIN 22 011 132 Nr. 422 HM 22 011 142 Nr. 5 HSS/E 22 011 105 5 mm 22 mm 560-00 Weichkunststoff, Gummi, Leder, Dichtungsmaterial Nr. 502 HSS/E 22 011 115 Nr. 6 HSS/E 22 011 106 15 mm 560-00 Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 6 TIN 22 011 116 Nr. 6 HM 22 011 126 Nr. 7 HM 22 011 107 20 mm 700-00 Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 1207 HM 22013207 35 mm 60 mm 700-00 700-00 Kunststoff, Verbundstoffe Kunststoff, Verbundstoffe Nr. 1208 HM 22013208

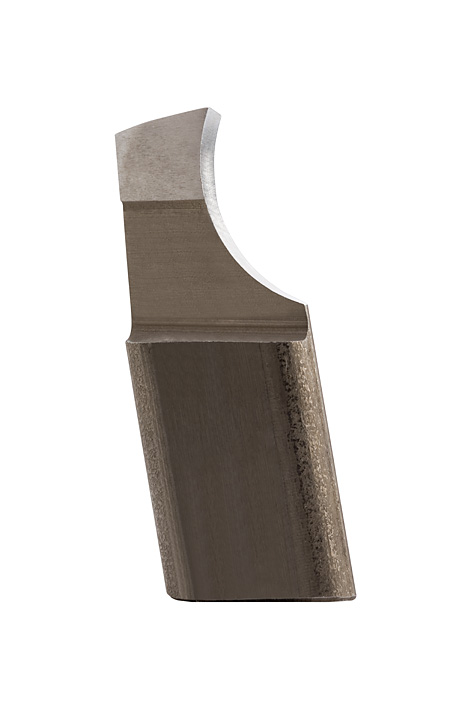

GFS Kreisschneider-Messer Nr. 8 HSS-E
GFS Kreisschneider-Messer Nr. 8 HSS-E Messer Ausführung Art. Nr. Schnitttiefe max. Stahlhalter Anwendungsbereich Nr. 422 HSS/E 22 011 122 5 mm 422-00a Stahl, Aluminium, Messing TIN zusätzlich V2A (Schnittiefe 2,5 mm) HM zusätzlich V2A und V4A (Schnittiefe 2,5 mm) Nr. 422 Links HSS/E 22 011 129 Nr. 422 TIN 22 011 132 Nr. 422 HM 22 011 142 Nr. 5 HSS/E 22 011 105 5 mm 22 mm 560-00a Weichkunststoff, Gummi, Leder, Dichtungsmaterial Nr. 502 HSS/E 22 011 115 Nr. 6 HSS/E 22 011 106 15 mm 560-00a Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 6 TIN 22 011 116 Nr. 6 HM 22 011 126 Nr. 7 HM 22 011 107 20 mm 700-00a Hartkunststoff, Polyamid, Verbundstoffe, Preßstoffe Nr. 8 HSS/E 22 012 108 12 mm 800-00a Stahl, Aluminium, Messing Durchmesserbereich 34 mm - 150 mm Nr. 8 TIN 22 012 118 Nr. 8 HM 22 012 128 Nr. 801 HSS/E 22 013 106 12 mm 2 St. 800-00a Stahl, Aluminium, Messing Durchmesserbereich 34 mm - 150 mm Für schwierige Anwendungen, Vor und Fertigschneider in zwei Stahlhaltern Nr. 802 HSS/E 22 013 107
